我們都知道FPC紫外激光切割機的切割模式分為三種一種是采用飛行光路、一種是準直聚焦鏡切割、一種是振鏡模式。都有各自的特點和用途，本文主要講解元祿光電的FPC紫外激光切割機采用振鏡模式的原理。

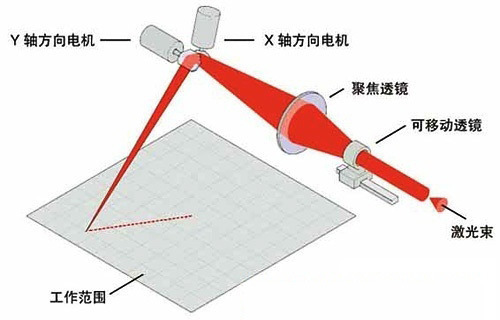

激光振鏡原理：輸入一個位置信號，擺動電機（激光振鏡）就會按一定電壓與角度的轉換比例擺動一定角度。整個過程采用閉環反饋控制，由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。數字激光振鏡的原理則是在模擬激光振鏡的原理上將模擬信號轉換成數字信號。掃描激光振鏡是FPC紫外激光切割機的核心部件之一，其切割的性能取決于掃描激光振鏡的性能。

振鏡分為了數字振鏡和掃描振鏡兩種：

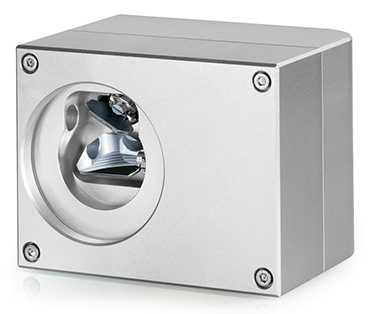

掃描激光振鏡

高速掃描激光振鏡系統是一種專門為光學掃描應用而設計的高性能旋轉電機。電機部分采用一種高精度的位置傳感器。主要應用于對光束的快速精準定位。高速激光振鏡是多年的工業激光振鏡掃描系統開發和生產經驗的結晶。是針對鏡片負載而專門設計的電機能夠到達最理想的掃描性能。對軸承部分采用特殊處理，能夠勝任長期的不間斷運行。對軸承的特殊設計能夠使系統達到最高的動態性能和諧振特性。國際領先的數字控制方式能夠有效的避免工作環境中的各種電磁干擾，先進的控制算法能夠確保系統具有更快的響應速度。

高速掃描激光振鏡所采用的光電傳感器具有高分辨率和非常好的重復精度以及非常小的漂移量。電機具有加熱裝置及溫度傳感器，在環境波動的情況下仍能夠穩定的工作。綜上所述，高速掃描激光振鏡能夠保證長期的穩定運行。

數字激光振鏡

當前國內使用的激光振鏡都屬于模擬激光振鏡，實現主要還是使用模擬器件，因?yàn)槟M器件容易受到周圍環境的電磁輻射干擾，所以在使用過程中會出現有散點，線條彎曲，填充具有不規則底紋等現象。國內模擬激光振鏡速度相比國外都比較慢其小步長階躍響應時間都在300um以上。

數字激光振鏡使用數字信號進行運算來控制電機，能夠有效抑制環境干擾，即使工作環境電磁干擾嚴重，也可以正常使用。系統采用國外控制技術，系統響應速度非常高，基本超越同類型國內激光振鏡系統。電機采用特殊工藝，壽命長，性能穩定可靠。

在FPC紫外激光切割機加工過程中振鏡是保證加工質量、加工精度的重要元器件，其穩定性直接影響著FPC激光切割機的整體穩定性。

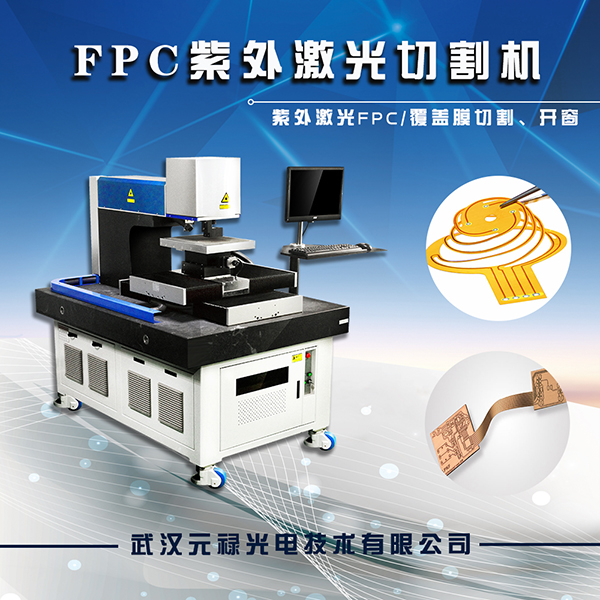

推薦設備：FPC外形UV激光切割機
